引用元：トキワシステム公式HP
(https://www.tokiwa-system.com/compact/)

POINTαダンパーExⅡ
（トキワシステム）の特徴

• 小型の油圧式で、間取りへの影響を抑えやすい
• 専用ビスで取り付け、自社の大工で施工できる
• 無料の配置計画で、設置位置や金物との干渉を相談できる

0120-948-314
電話で相談する

(*1)：(株)トキワシステムが販売する「αダンパーExⅡ」製品に関して保証するものです。設計施工マニュアルに従った設置で、保証期間内に故障をした場合に限ります。無償修理、有償修理にかかわらず、修理が必要と判断される場合、本製品の設置および取り外し、再設置費用については保証対象外となります。

参照元：トキワシステム公式HP(https://www.tokiwa-system.com/hosho/)

小型の油圧式ダンパーを、専用ビスで取り付け

αダンパーExⅡは、在来軸組・2×4の木造住宅に設置できる小型の油圧式ダンパーです。専用ビスと付属の施工マニュアルを使い、建築を担当する工務店・建設会社が取り付けます。メーカーFAQでは施工講習は不要とされており、新たな専門施工業者を手配せず、自社の建築工程に組み込める点が導入のしやすさにつながります。

参照元：製品紹介、配置・施工のFAQ、朝日住宅の採用事例（トキワシステム公式HP）

αダンパーExⅡの導入事例

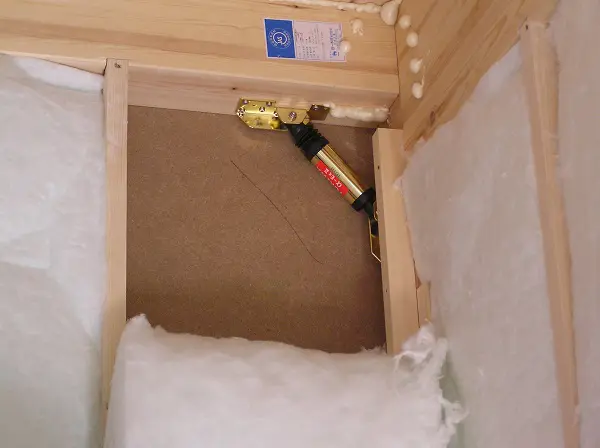

朝日住宅：小型で配置しやすく、2×4でも扱いやすい

2020年掲載の公式インタビューで、朝日住宅は、小型でバランスよく配置できることを採用の決め手に挙げています。特に2×4で使いやすく、現場からも設置しやすいと評価され、耐震等級3相当の住まいに標準採用していると紹介されています。

小型で配置の自由度を確保しやすい点と、現場での扱いやすさの両方を評価した事例です。自社の間取り・工法に制震を取り入れたい工務店が、採用を検討する際の参考になります。

掲載時点の採用状況・同社の評価です。計画中の住宅の配置・納まりは、個別の図面で確認します。

画像の参照元：トキワシステム「朝日住宅株式会社様」（2020年7月掲載）
https://www.tokiwa-system.com/voice/voice7/

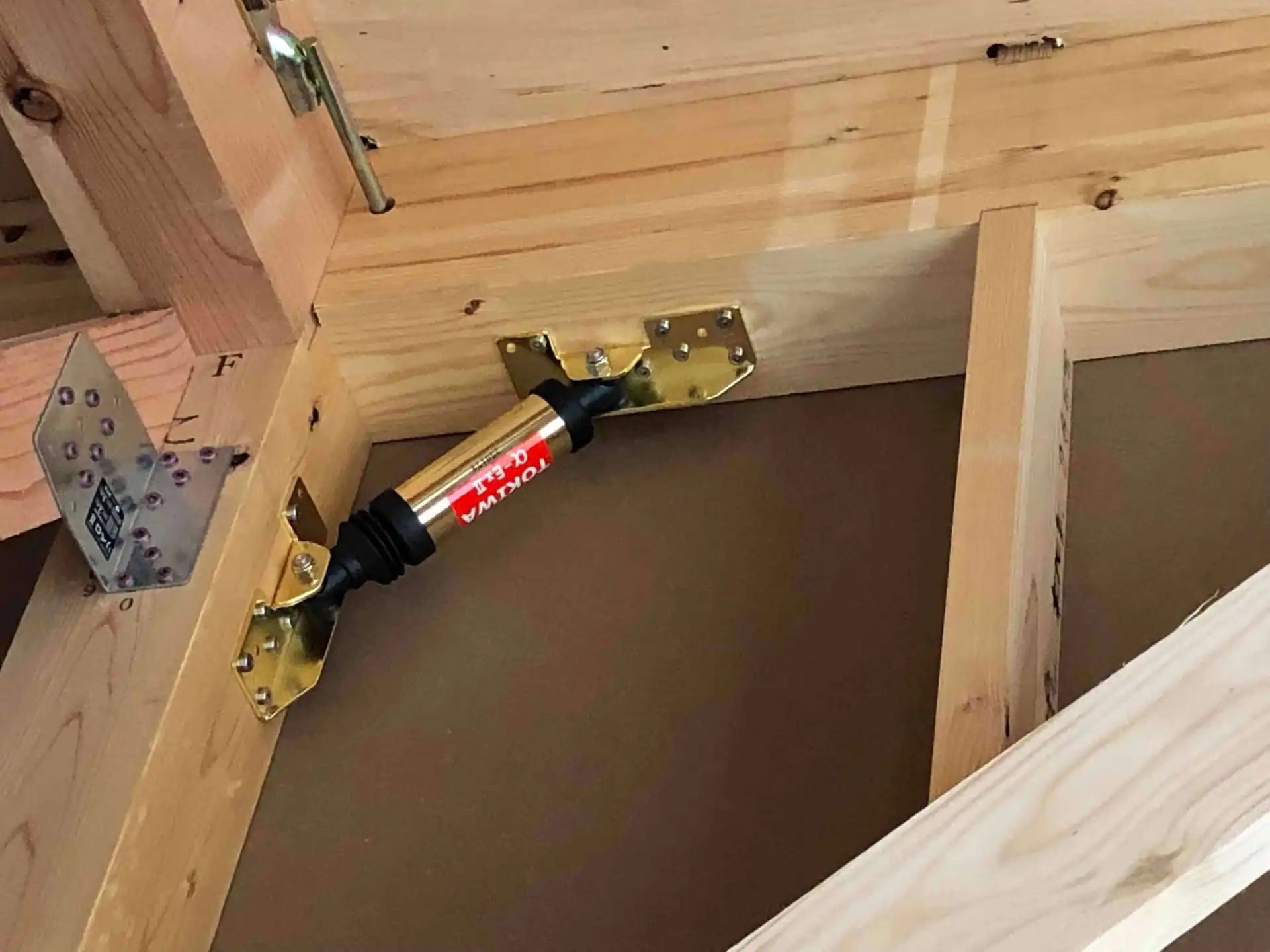

鈴木建設工房・S様邸：軽量な本体を、ビス留めで施工

注文新築住宅のS様邸では、現場責任者が、本体が軽く一人で作業できたことと、ビス留めで取り付けられたことを評価しています。公式ページには、実際の取り付け写真も掲載されています。

自社の現場で扱える重さ・取り付け方法かを考える際に参考になる事例です。付属の施工マニュアルと施工写真を現場担当者に共有し、設置本数や作業場所に合わせて施工の段取りを検討できます。

現場責任者の感想を要約。必要な人数・作業時間は、設置箇所や現場条件によって異なります。

参照元：トキワシステム「有限会社鈴木建設工房様・S様邸」
https://www.tokiwa-system.com/works/case37/

αダンパーExⅡの配置例・施工

(在来工法 配置例)画像引用元：トキワシステム公式HP(https://www.tokiwa-system.com/support/)

(2×4工法 配置例)画像引用元：トキワシステム公式HP(https://www.tokiwa-system.com/support/)

αダンパーExⅡの配置計画は、トキワシステムの専門設計スタッフが行います。
お施主様の住宅情報を元にしたコンピュータモデルに、地震エネルギーを加えるシミュレーションを実施し、建物の変位量を算出して効果を検証。梁のかかり方や金物干渉の有無を考慮し、設置現場でのトラブルを未然に想定しながら、適切に配置を決定していきます(画像上：在来工法配置例／下：2×4工法配置例)。

参照元：トキワシステム公式HP(https://www.tokiwa-system.com/support/)

対応工法

在来軸組・2×4の木造住宅。個別の構法・納まりは図面で確認

設置本数の目安

30〜40坪で8〜24本。建物ごとの解析・配置計画で必要本数を決めます

取り付け

ダンパー1本につき専用ビス12本。付属マニュアルに従って施工

施工時間の目安

公式FAQでは20坪程度・12本で2〜3時間。現行製品ページでは40坪・1人で約半日。面積・本数・作業人数により異なります

壁量の扱い

筋かい・耐力壁の代わりに算入する製品ではなく、耐震設計に追加する制震対策

参照元：施工方法・耐力壁との関係（トキワシステム公式HP）

参照元：施工方法・導入時の確認事項（トキワシステム公式HP）

αダンパーExⅡの試験動画

構造用合板・筋かいを用いた耐力壁の試験映像です。壁の変形やダンパーの動きに着目し、耐震に制震を加える仕組みを施主と確認する資料として活用できます。

映像は試験条件下での挙動を示すもので、個別住宅の効果を保証するものではありません。埋め込み動画が表示されない場合は、各動画下のYouTubeリンクからご覧ください。

「制震装置付き耐力壁試験」（動画上／構造用合板・下／筋かい）は、耐力壁に「構造用合板」と「筋かい」をそれぞれ加え、周期を変えてを行う試験です。
各動画の前半では耐力壁への加振による変化が、後半では制震ダンパーを取り付けた状態での試験の様子が確認できます。耐力壁のみの場合、揺れが激しくなると木材への剪断(切断する力)が生じてしまいますが、制震ダンパーが取り付けられた実験動画では、ダンパーが伸縮して揺れを吸収し、変位量が抑えられている様子が分かります。日々の小さな揺れから制震ダンパーが揺れを吸収してくれるため、地震が発生した際には本来の制震性能を発揮することができます。

αダンパーExⅡの性能試験・保証

メーカーは実大実験や耐久試験を実施し、出荷時には15項目の全数検査を行っています。製品はメンテナンスフリーと案内され、指定の施工マニュアル・配置計画図に沿って設置し、設置報告書を提出した住宅には、120年間の製品保証書が発行されます。

長く使う部材として、性能の裏付けと保証条件を施主へ示せます。製品保証は住宅全体の安全や無被害を保証するものではありません。採用時には保証規定を取り寄せ、対象となる故障と費用、地震後の確認方法まで説明できるようにしておきましょう。

参照元URL：トキワシステム公式HPhttps://www.tokiwa-system.com/alpha-damper-ex/

αダンパーExⅡの問い合わせ〜施工までの流れ

• 見積相談には平面図・立面図を準備する
• 必要本数と位置を配置図で確認し、断熱材・筋かい・金物との納まりを最終図面で照合する
• 本体・施工を含む費用と納期を、物件ごとに見積もる

1. 図面を準備し、ビルダー向け窓口から導入を相談する
2. 配置計画と見積を確認し、構造・金物の図面で最終位置を確認する
3. 採用仕様と日程を決め、発注・施工へ進む

0120-948-314
電話で相談する

相談窓口・必要図面：ビルダー向けお問い合わせ（トキワシステム公式HP）

株式会社トキワシステムの会社情報・相談窓口

会社名

株式会社トキワシステム

電話番号

0120-948-314

製品情報

αダンパーExⅡの公式ページ

画像引用元：住友理工公式HP（https://www.sumitomoriko.co.jp/trc-damper-wh/lineup/trc30a.html）

POINTTRCダンパー
（住友理工）の特徴

• 1棟ごとの無料解析と配置図を、施主への説明に使える
• プラン別の解析比較で、本数・配置を検討できる
• 自動車用防振ゴムの配合技術を応用した特殊粘弾性ゴムで、揺れを吸収

0568-77-0909
電話で相談する

在来軸組用TRC-30Aは、認定仕様で壁量にも算入

内蔵の特殊粘弾性ゴムが、地震のエネルギーを熱へ変えて揺れを低減します。在来軸組用のTRC-30Aは壁倍率1.3の大臣認定を取得しており、認定仕様に従って耐力壁として壁量に算入できます。制震の効果を解析で確認しながら、耐力壁としての構造計画も進められます。

参照元URL：住友理工公式HPhttps://www.sumitomoriko.co.jp/trc-damper-wh/overview.html、https://www.sumitomoriko.co.jp/trc-damper-wh/product/certify.html

TRCダンパーの導入事例

阿部建設：解析データを評価し、標準仕様に採用

住友理工の公式インタビューでは、阿部建設がTRCダンパーを標準仕様に採用した事例を紹介しています。同社はメーカーの解析力を評価し、得られるデータが施主と施工者の安心につながると説明しています。

性能を示すデータを、施主に分かる言葉で伝えるという同社の姿勢は、解析を提案に生かしたい工務店の参考になります。自社で採用する際も、個別の解析結果と配置図を使って、本数・設置場所・効果の予測値を説明できます。

メーカー掲載のインタビューを要約。標準採用は掲載時点の情報です。

参照元：住友理工「工務店さまの声／阿部建設株式会社」
https://www.sumitomoriko.co.jp/trc-damper-wh/koe/client.html

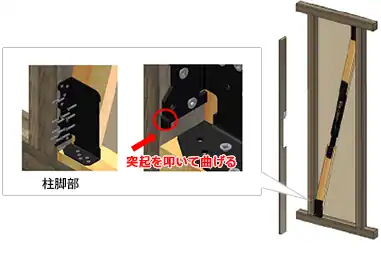

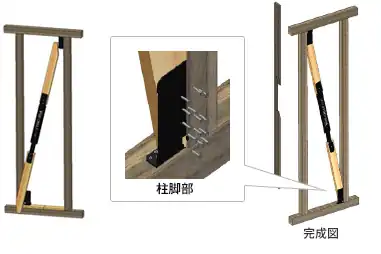

TRCダンパーの設置例

柱頭・柱脚への取り付け方と、ブラケットの内付・外付の違いを確認できる公式図解です。採用前に現場担当者と取り付け位置や周辺部材との納まりを共有できます。実際の施工は、適用する製品の施工要領に従ってください。

参照元URL：住友理工公式HPhttps://www.sumitomoriko.co.jp/trc-damper-wh/product/manual.html

TRCダンパーの配置・施工

住友理工は、地震波を入力する時刻歴応答解析で建物の挙動を検討し、プランに応じたTRCダンパーの使用本数を提案します。「解析結果」と「TRCダンパー配置図」の2種類のレポートを受け取れ、プランごとの比較も依頼できます。どこに何本入れるのか、どのような効果を見込むのかを説明する材料になります。

参照元URL：住友理工公式HPhttps://www.sumitomoriko.co.jp/trc-damper-wh/product/simulation.html

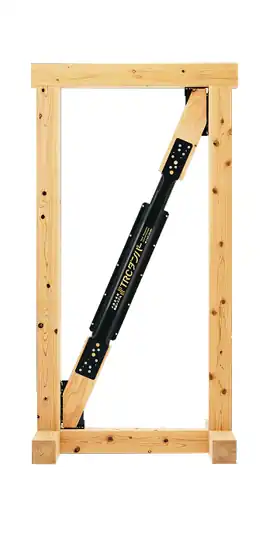

TRC-30Aはダンパーと延長木材を組み合わせ、ブラケットで柱頭・柱脚側に取り付けます。延長木材の切断で長さを調整する構成です。公式サイトに組み立てから取り付けまでの動画・図解があり、採用前に現場担当者と施工手順を共有できます。

TRC-30A本体

長さ1,195×幅134×厚み54mm。延長木材・ブラケットを含む設置寸法とは異なります

重量

セット総重量18kg、ダンパー部約9kg

施工時間の目安

メーカー案内では1か所約30分。現場条件と必要本数から工程を確認

長期使用

特殊粘弾性ゴムはメーカーの劣化促進試験に基づき100年間メンテナンスフリーと案内。製品保証の期間とは区別して確認

参照元URL：住友理工HPhttps://www.sumitomoriko.co.jp/trc-damper-wh/lineup/trc30a.html

参照元URL：住友理工HPhttps://www.sumitomoriko.co.jp/trc-damper-wh/product/manual.html

参照元URL：住友理工HPhttps://www.sumitomoriko.co.jp/trc-damper-wh/overview.html

TRCダンパーの性能試験

京都大学防災研究所で、10坪・2階建て・耐震等級3相当の試験体を用いた実験が行われました。JMA神戸NS波と、繰り返し入力したBCJ-L2波による試験で、TRCダンパーを設置した試験体では、耐震のみの試験体と比べて水平変位が約1/2に低減したと公表されています。

耐震に制震を加える理由を、実験条件とともに説明できます。この数値は当該実験の結果です。計画中の住宅については、個別の解析結果と入力条件を確認して提案します。

参照元URL：住友理工HPhttps://www.sumitomoriko.co.jp/trc-damper-wh/product/performance.html

TRCダンパーの試験動画

TRC-30Aを用い、熊本地震を想定して建物の揺れ方の違いを比較する実大実験動画です。制震を加えた場合の挙動を、施主への説明に使えます。上記の京都大学防災研究所での試験とは条件が異なるため、水平変位約1/2という数値と混同せずにご覧ください。

TRCダンパーの問い合わせ〜採用検討までの流れ

• 在来軸組用TRC-30Aと、2×4用TRC-2×4は別製品。壁倍率1.3の説明はTRC-30Aが対象
• 新築の解析申込には、申込書・平面図・立面図・壁量計算書などを準備。最新の申込書で必要資料を確認する
• 解析結果を基に、本数・配置・適用仕様と物件ごとの費用を確認する

1. 公式ページから工法に合う最新のシミュレーション申込書を取得する
2. 申込書と必要資料を、案内されたメールまたはFAXで送る
3. 解析結果と配置図を確認し、採用仕様・見積を検討する

0568-77-0909
電話で相談する

必要資料・申込方法：無料制震シミュレーション（住友理工公式HP）

住友理工株式会社の会社情報・相談窓口

会社名

住友理工株式会社

電話番号

0568-77-0909

会社HP

https://www.sumitomoriko.co.jp/

画像：提供資料より

POINTX-WALL
（アイ・エム・エー）の特徴

• 壁倍率2.8・3.4の認定仕様で、壁量と制震を一体で計画
• ダンパーが揺れを吸収し、壁の変形を抑える
• 復元力間柱のしなりで、繰り返す揺れに粘り強く抵抗

03-3553-5400
電話で相談する

耐震・制震・復元の機能を、1枚の耐力壁に

X-WALLは、揺れを吸収する制震ダンパーに、しなって粘り強さを発揮する復元力間柱を組み合わせています。揺れに耐える壁の役割に加え、制震性と復元性を備える構成です。必要な壁量を確保する構造計画に、制震と復元の働きも組み込めます。

参照元URL：アイ・エム・エー公式HPhttps://www.imanet.jp/xwall/xwall02/

X-WALLの導入事例

参照元URL：アイ・エム・エー公式hPhttps://www.imanet.jp/xwall/xwall03/

X-WALLの設置例

壁の中にX-WALLを組み込んだ状態を確認できる施工写真です。設置のイメージを設計・施工担当者と共有したうえで、計画中の柱間寸法や横架材間距離が認定仕様に合うかを照合します。

参照元URL：アイ・エム・エー公式HP>https://www.imanet.jp/xwall/xwall02/

X-WALLの配置・設置条件

X-WALL2.8とX-WALL3.4は、適用寸法が異なる認定仕様です。柱間や梁・土台などの横架材間の寸法を確認すれば、どちらを設計へ組み込めるか検討できます。壁倍率の大きさだけで選ばず、認定仕様全体と照合してください。

X-WALL2.8

壁倍率2.8／柱間距離（芯々）900〜1,000mm／横架材間距離2,500〜2,880mm

X-WALL3.4

壁倍率3.4／柱間距離（芯々）910mm／横架材間距離2,565〜2,835mm

参照元URL：アイ・エム・エー公式HPhttps://www.imanet.jp/xwall/xwall07/

X-WALLの性能試験

メーカーは、阪神・淡路大震災を再現した地震波などによる実験を公開しています。タスキ筋交いとの比較実験で変形を67％抑制した結果や、繰り返し加振時の耐震性能を紹介しています。壁の強さに加え、変形を抑えながら粘る仕組みを施主へ説明する材料になります。

67％は公開された実験条件での結果で、建物全体の被害軽減率ではありません。他製品の低減率とは試験体や入力波が異なるため、数値だけで優劣を判断しないようにしましょう。

参照元URL：アイ・エム・エー公式HPhttps://www.imanet.jp/xwall/xwall02/

X-WALLの試験動画

阪神・淡路大震災を想定した揺れで、耐震・制震・復元力を確認する実験動画です。壁の変形や揺れへの応答に着目し、X-WALLの働きを施主へ説明する資料として活用できます。映像は試験条件下での結果で、個別住宅の効果を保証するものではありません。

X-WALLの問い合わせ〜施工までの流れ

公式の導入フローでは、プラン確定時に配置確認依頼書と、X-WALLの配置を示した平面図を提出します。必要な壁量・枚数と設置できる場所を設計段階で整理しておくと、メーカーへ具体的な条件を伝えられます。

上棟日が決まったら注文書・配置図面などを送り、納品日を確認します。公式案内の納期は5営業日ですが、地域や祝祭日によって異なります。工事の予定に間に合うよう、見積段階で配送と施工の予定を合わせておきましょう。

参照元URL：アイ・エム・エー公式HPhttps://www.imanet.jp/xwall/xwall05/

• 設計寸法がX-WALL2.8またはX-WALL3.4の認定仕様に合うかを確認する
• 必要な壁の配置・枚数、接合部や周辺部材の施工条件を確認する
• 取り付け方法、断熱材との納まり、本体・施工・配送の費用を確認する
• 保証範囲と維持管理、地震後の点検・交換の要否をメーカーへ確認する

1. 公式ページで2種類の認定仕様と適用条件を確認する
2. ビルダー向け窓口に相談し、配置確認依頼書・配置を示した平面図で見積と配置確認を依頼する
3. 適用仕様・納まり・費用を確認して採用を決定。上棟日に合わせて発注・納品を調整する

03-3553-5400
電話で相談する

相談窓口：ビルダー向けお問い合わせ（アイ・エム・エー公式HP）

株式会社アイ・エム・エーの会社情報・相談窓口

会社名

株式会社アイ・エム・エー

電話番号

03-3553-5400

製品情報

https://www.imanet.jp/xwall/xwall02/
